          D372X對夾式雙偏心蝶閥

          發布日期:[2024-02-24]     點擊率:

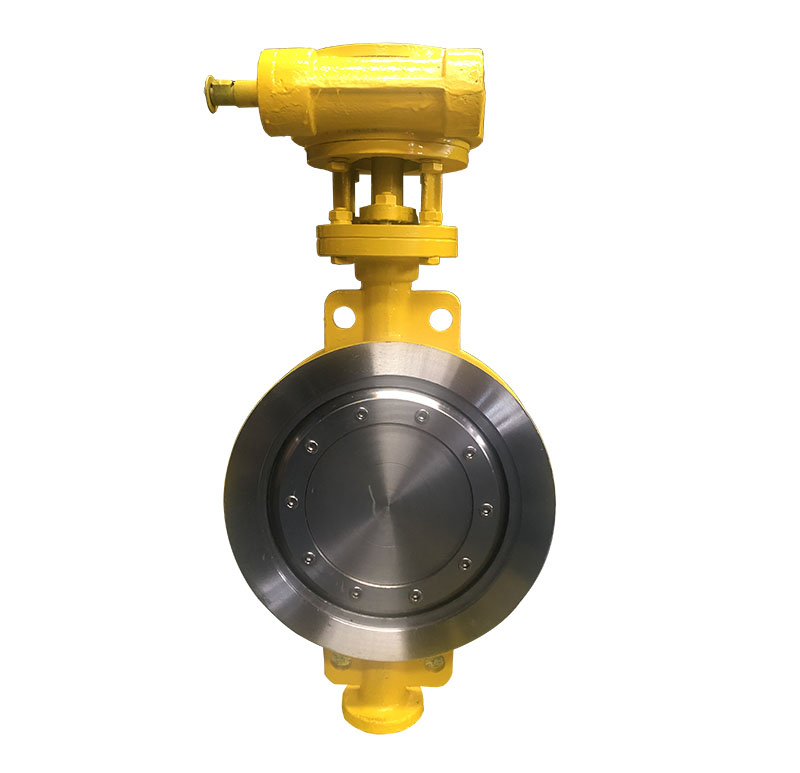

          D372X對夾式雙偏心蝶閥

          產品名稱:蝸輪傳動對夾式軟密封蝶閥產品型號:D372X產品口徑:DN50~2000產品壓力:0.6MPa~1.6MPa產品材質:鑄鐵、鑄鋼、不銹鋼等產品概括:生產標準:國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。

          產品詳細信息

          一、產品概述

          我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

          二、特點

          1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

          2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

          3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

          4、蝶板采用框架結構,強度高,過流面積大,流阻小。

          5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

          6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

          7、本閥結構獨特,操作靈活,省力,方便。

          三、主要結束參數

          公稱通經DN(mm)

          50~2000

          50~1600

          公稱藥理PN(MPa)

          0.6

          1.0

          1.6

          密封試驗(MPa)

          0.66

          1.1

          1.76

          強度試驗(MPa)

          0.9

          1.5

          2.4

          適用溫度

          丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃

          適用介質

          水、空氣、天然氣、油品及弱腐蝕性流體

          泄漏率

          符合GB/T13927-92標準

          驅動方式

          蝸輪傳動、電動、氣動、液動

          四、主要零部件材料

          零件名稱

          材料

          閥體

          WCB、QT450-10、HT200、HT250

          蝶板

          WCB、QT450-10、HT200、HT250

          閥軸

          2Cr13

          密封圈

          丁腈耐油橡膠

          填料

          柔性石墨

          五、執行標準

          制造標準

          GB/T122387-89

          法蘭標準

          GB9113-2000、GB17241.6-1998

          結構長度標準

          GB12221-89

          檢驗標準

          GB/T13927-92

          六、WBGX(D372X)-6/10/16蝸輪傳動對夾式軟密封蝶閥主要外形連接尺寸單位:mm

          DN

          L

          H

          H1

          A

          B

          ФD

          0.6MPa

          1.0MPa

          1.6MPa

          50

          43

          77

          309

          180

          200

          88

          99

          99

          65

          46

          85

          320

          180

          200

          108

          118

          118

          80

          46

          95

          340

          180

          200

          124

          132

          132

          100

          52

          105

          360

          180

          200

          144

          156

          156

          125

          56

          129

          405

          180

          200

          174

          184

          184

          150

          56

          132

          450

          270

          280

          199

          211

          211

          200

          60

          165

          607

          270

          280

          254

          266

          266

          250

          68

          197

          659

          270

          280

          309

          319

          319

          300

          78

          234

          742

          380

          420

          363

          370

          370

          350

          78

          283

          792

          380

          420

          413

          429

          429

          400

          102

          325

          887

          450

          470

          463

          480

          480

          450

          114

          369

          935

          480

          490

          518

          530

          548

          500

          127

          404

          985

          480

          490

          568

          582

          609

          600

          154

          470

          1243

          480

          490

          667

          682

          720

          700

          165

          503

          1346

          640

          660

          772

          794

          794

          800

          190

          571

          1466

          640

          660

          878

          901

          901

          900

          203

          621

          1565

          750

          860

          978

          1001

          1001

          1000

          216

          702

          1781

          850

          900

          1078

          1112

          1112

          1200

          254

          818

          1965

          850

          900

          1295

          1328

          1328
